Pose de l’antenne au QRA de F4CQG

Ça y est. Depuis le temps que j’en parlais de mon dipôle, il est enfin sur le toit.
Au départ ce n’était pas du tout prévu pour cette fin de semaine et puis l’ami Bernard F4FUS m’a proposé de m’aider le lendemain ; les conditions météo le permettant je me suis décidé.

Alors en vitesse j’ai fini les derniers préparatifs avant 8h00 du matin.
Et là je dois dire que Bernard F4FUS m’a bien aidé, c’est même lui qui a fait la plus grosse partie du travail vu que c’est lui qui est monté sur le toit.

Et voici le résultat :
- Une Diamond X-50 pour la VHF/UHF
- Un dipôle 2x10m tout simple pour le décamétrique (et plus particulièrement le 40m)

On ne se rend pas toujours compte au début, se dire qu’un dipôle et des haubans ne sont que deux fils et quelques bouts de ficelles... et pourtant on n’a pas chômé, une journée complète il aura fallu.

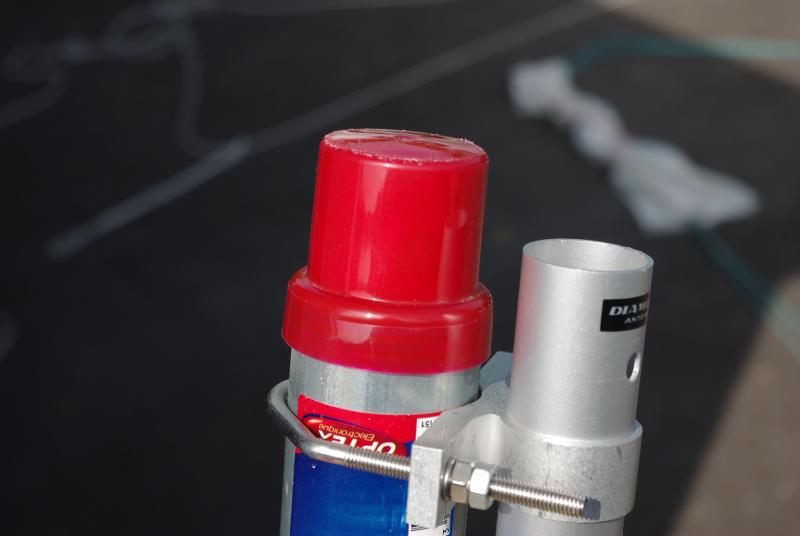

Extremité du mât sud
Avec un bouchon de lessive, j’ai trouvé une marque avec un double bord qui s’adapte pile avec les mâts de 50mm.

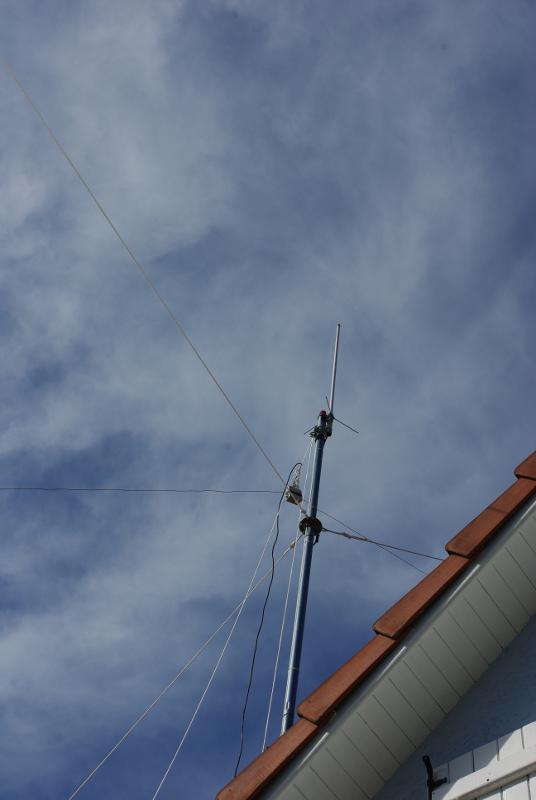

Le mât sud
On y distingue la Diamond X-50 et aussi le petit boîtier suspendu du centre du dipôle

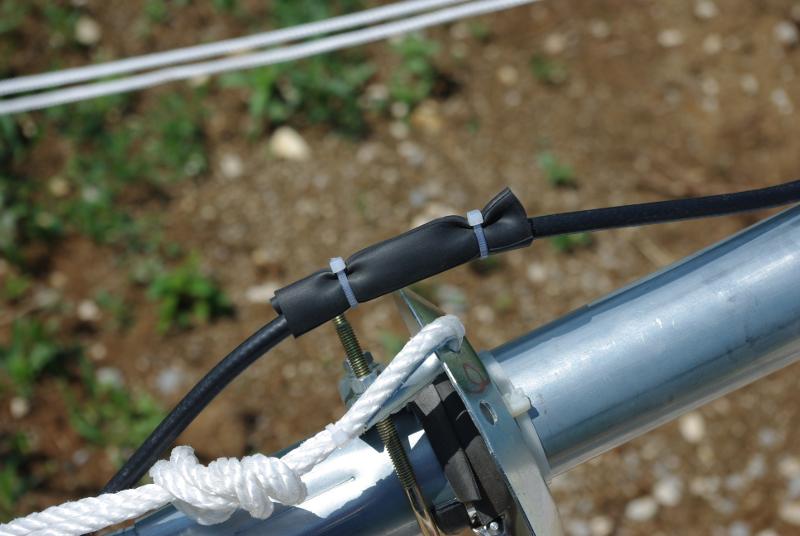

Collerette de haubanage du mât sud
Mât au centre du dipôle. On voit aussi le bout de chambre à air pour protéger le câble.

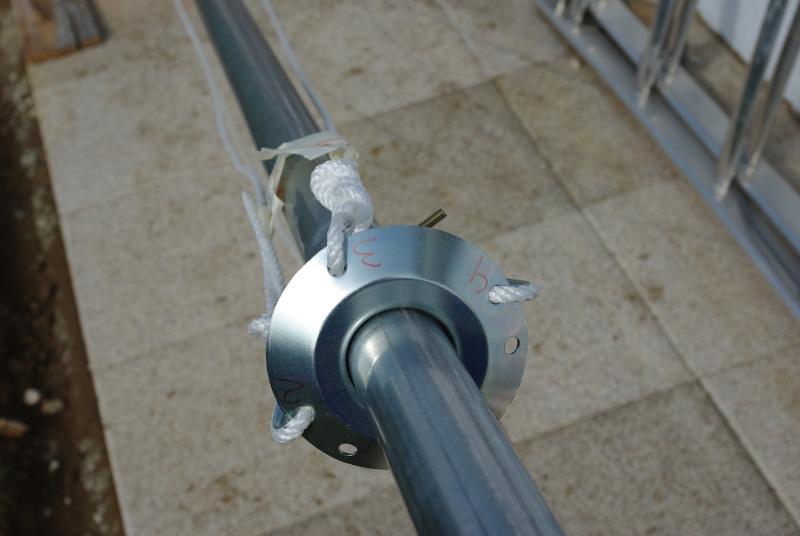

Collerette de haubanage du mât nord
Les haubans sont fait avec de la drisse polyester 6mm

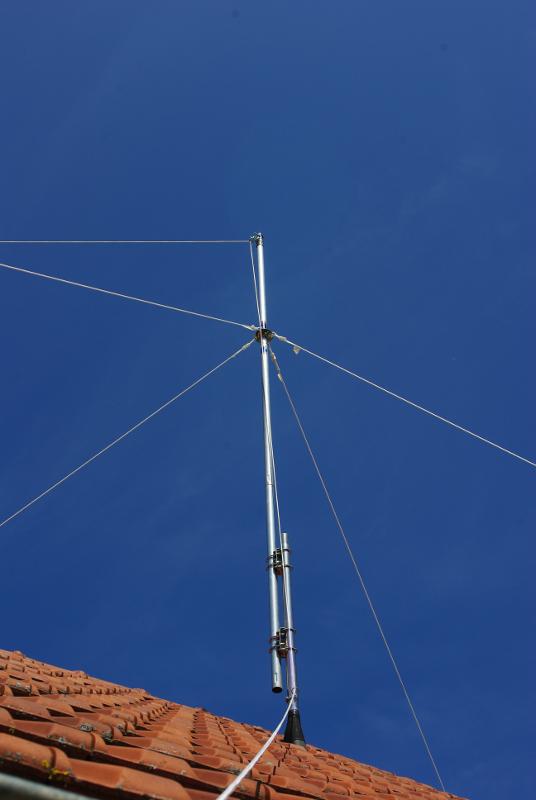

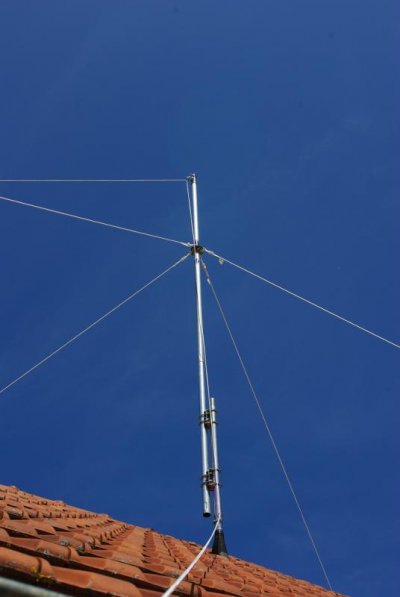

Le mât nord
Sur les tuiles on voit la drisse qui permet de descendre le dipôle

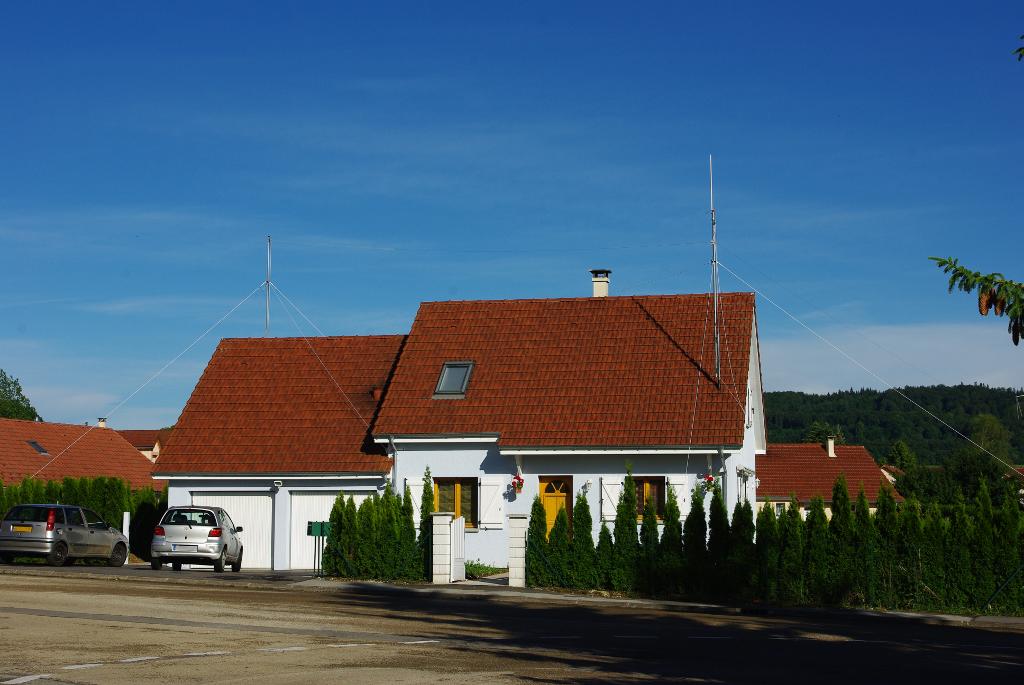

Vue d’ensemble
Le dipôle est trop fin pour être vu sur la photo ; son centre est sur le mât de droite
