Alimentation symétrique +15V / -15V

J’ai eu la chance de récupérer une alimentation symétrique, en panne certes, mais montée dans un joli boîtier bien usiné. Aussi je me suis mis en tête de la refaire.
Je vous laisse découvrir les photos, il n’y a aucune difficulté technique et le schéma est simplement celui fourni dans les datasheets des régulateurs 7815 et 7915.

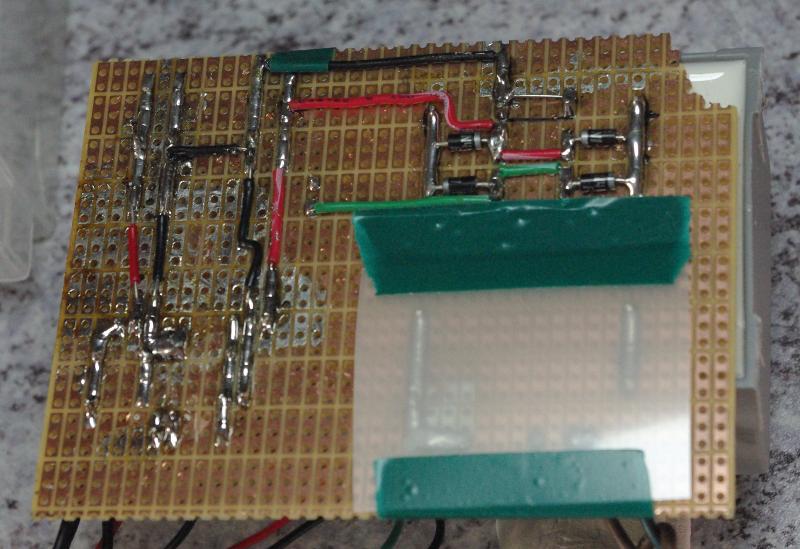

Côté soudures
Les diodes sont là, placées sous le transfo.
Notez la protection des parties au 220V

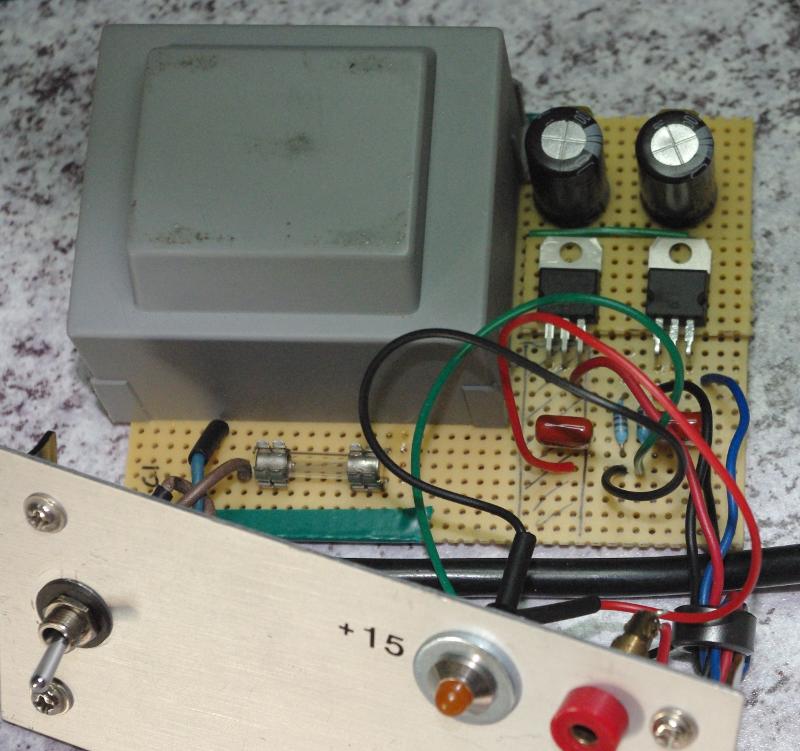

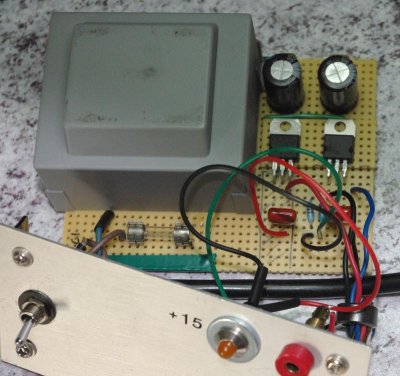

Côté composants
peu de composants mais beaucoup de fils

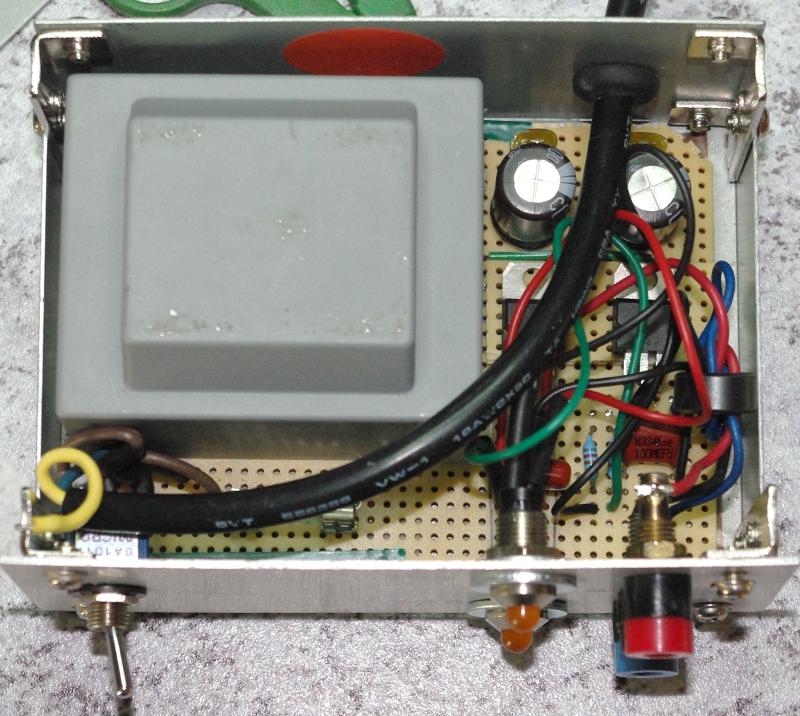

Montée dans le boîtier
Le montage est serré, le transfo prends toute la place et rentre au mm près en hauteur

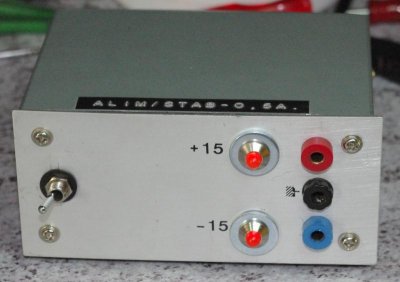

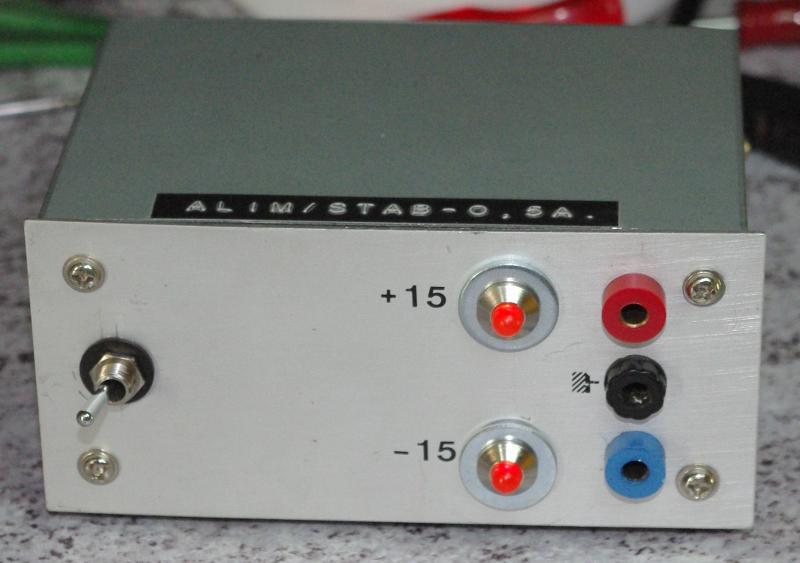

C’est fini
Quelle chance d’avoir trouvé ce petit coffret métal, il est très bien fait je trouve

Voilà maintenant j’ai une alimentation symétrique dans mon labo, ce qui me manquait. Elle capable de fournir au moins 2x500mA. Ampli op, me voilà !

Jean-Michel F4CQG
