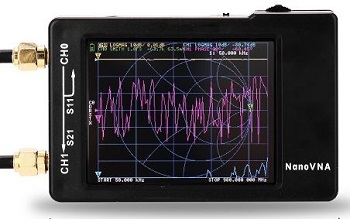

Mise à jour du firmware du NanoVNA sous Windows


Pour connaître la dernière version du firmaware, il faut consulter l’adresse suivante :
https://github.com/ttrftech/NanoVNA/releases

Pour effectuer une mise à jour, nous aurons besoin du logiciel DfuSe Demo (v3.0.6) téléchargeable à l’adresse suivante : https://www.st.com/en/development-tools/stsw-stm32080.html

Le scénario va être :
1) Générer le fichier DFU
2) Programmer le NanoVNA

Comment vérifier la version du firmware de votre NanoVNA

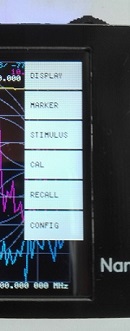

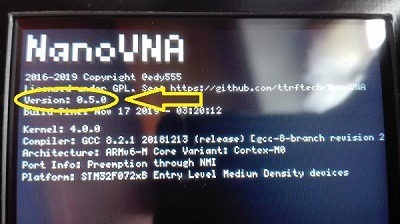

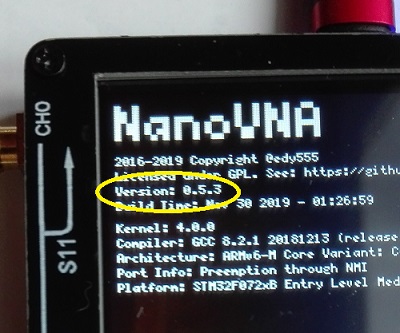

Afficher le menu et sélectionner CONFIG -> Sélectionner VERSION -> La version s’affiche

Attention : il est possible que vous ne disposiez pas des mêmes menus. Cela signifie que la version de votre firmware est trop ancienne. Il faut donc consulter la rubrique plus bas "Comment mettre à jour le firmware manuellement"

1 - Génération du fichier DFU

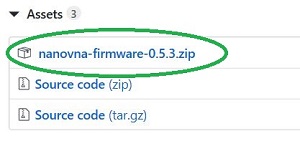

Télécharger la dernier version du firmware depuis le site précédemment sité pendre le fichier ZIP

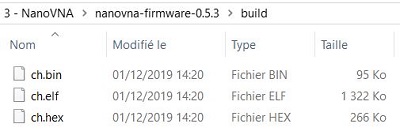

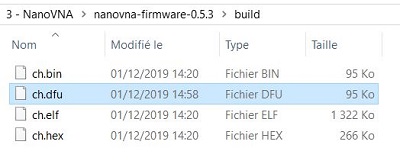

Après décompression du fichier ZIP, vous aurez à disposition 3 fichiers

- 1 Convertir le fichier ch.hex ou ch.bin en ch.dfu

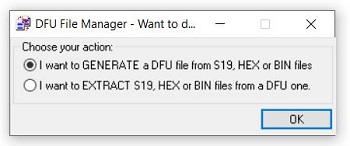

Lancer le programme DFU File Manager et cliquer sur OK

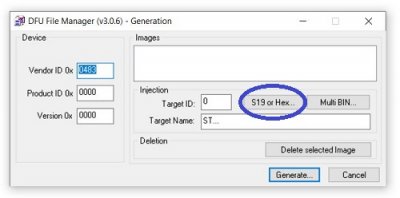

- 2 Cliquer sur « S19 or Hex » et sélectionner le fichier ch.hex précédement décompressé.

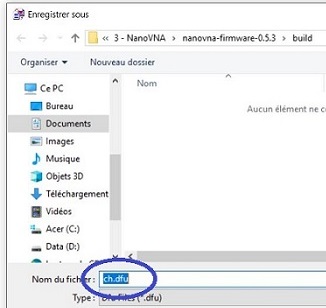

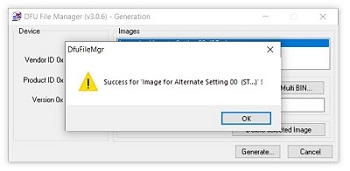

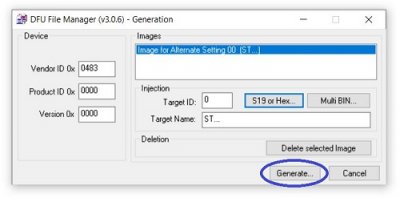

- 3 Donner un nom au nouveau fichier qui sera créé (exemple ch.dfu)

Nous avons généré le fichier qui va être utlilisé pour la mise à jour de notre NanoVNA

2 - Programmation du firmware

Il existe 2 méthodes pour mettre à jour votre firmware

  1. Version 1 : vous disposez de l’option ->DFU dans la menu CONFIG
  2. Version 2 : Vous ne disposez pas fr l’option ->DFU dans le menu CONFIG. A noter qu’une fois la mise à jour faite, vous disposerez de l’option ->DFU rendant les mises à jour plus facile

Version 1 – Vous disposer de l’option ->DFU dans la menu CONFIG

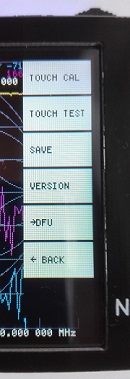

Afficher le menu et sélectionner CONFIG -> Sélectionner ->DFU -> RESET AND ENTER DFU

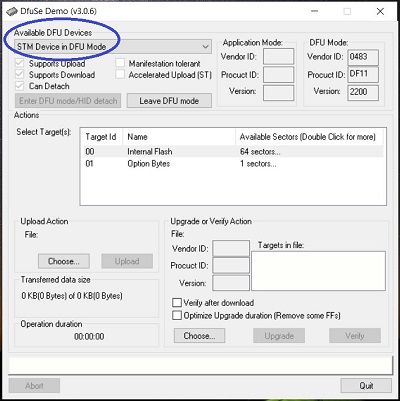

Connecter le NanoVNA à votre PC et lance le programme DfuSe Demo. Le NanoVNA doit être automatiquement détecté dans « Available DFU Devices »

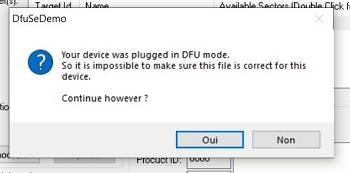

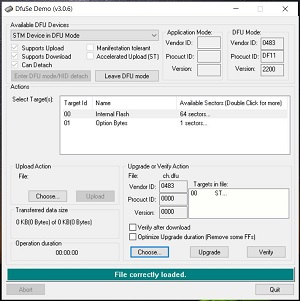

Cliquer sur « Choose ... » et sélectionner le fichier généré précédemment et cliquer sur « Update ». Une confirmation vous est demandée.

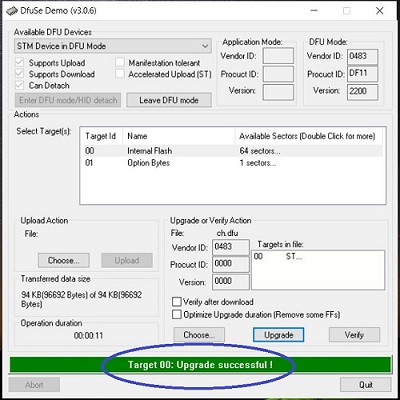

Une fois la mise à jour terminée, il suffit d’éteindre et d’allumer le NanoVNA

Version 2 – Vous ne disposer pas de l’option ->DFU dans la menu CONFIG. Configuration manuel

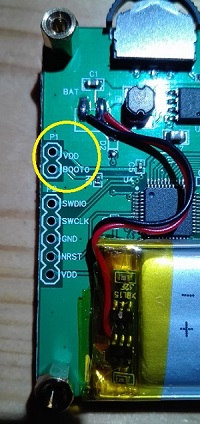

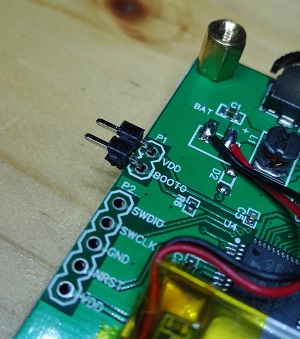

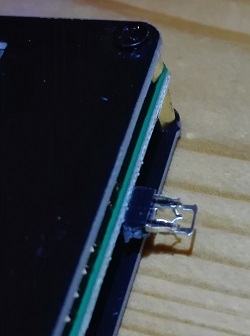

Pour pouvoir passer le NanoVNA en mode « Mise à jour » nous allons ajouter un petit cavalier qui va permettre de ponter VDD avec BOOTO. Pour cela, il faut enlever la face arrière du NanoVNA et souder un petit cavalier.

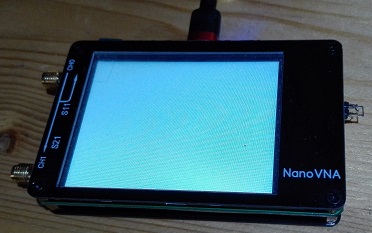

Remonter la face arrière. Il faut ensuite ponter les pins avec un petit cavalier, brancher le NanoVNA au PC et l’allumer. L’écran doit rester blanc.

A ce stade, le NanoVNA est en attente de réception du fichier DFU. Il faut reprendre la procédure décrite plus haut à partir de :

Connecter le NanoVNA à votre PC et lance le programme DfuSe Demo. Le NanoVNA doit être automatiquement détecté dans « Available DFU Devices »
