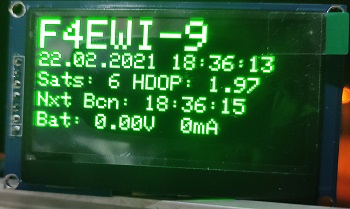

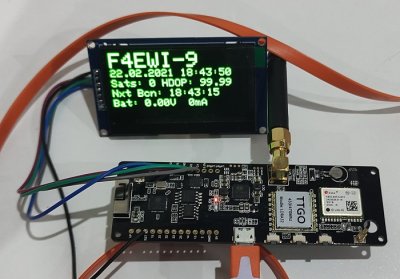

L’idée est de tester un écran 2.42 pouces sur les TTGO T-Beam V1.1 avec l’application de Peter OE5BPA LoRa APRS Tracker.
Aucune modification n’est nécessaire dans le programme de Peter
Lien de l’écran qui a été testé : https://fr.aliexpress.com/item/33024448944.html?spm=a2g0s.9042311.0.0.27426c37a0mrXl
Caractéristiques
Diagonale taille de l’écran : 2.42"
Résolution 128*64 -> même résolution que les écrans livrés avec les TTGO mais en 0.96 pouces
Définition de l’interface SPI :
1. GND (masse)
2. VCC -> dans le cas de l’expérimentation, il est alimenté en 3.3V
3. SCL (ligne d’horloge)
4. SDA (ligne de données)
5. RES (ligne de réinitialisation - RESET)
6. DC (données/commande)
7. CS (sélectionnez la puce)
Important :
A la réception, l’écran est configuré en pour une connexion en mode SPI. Il est nécessaire de configurer l’écran en mode I2C

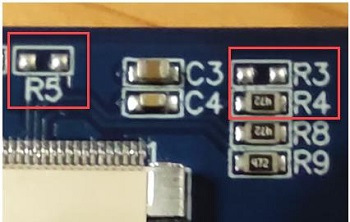

Configuration d’origine SPI :
|

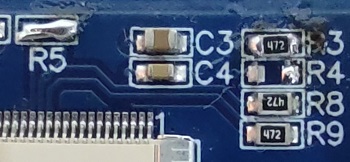

Modification I2C : Déplacer de R4 vers R3 Court-circuiter R5 ou souder une résistance de 0 ohm
|

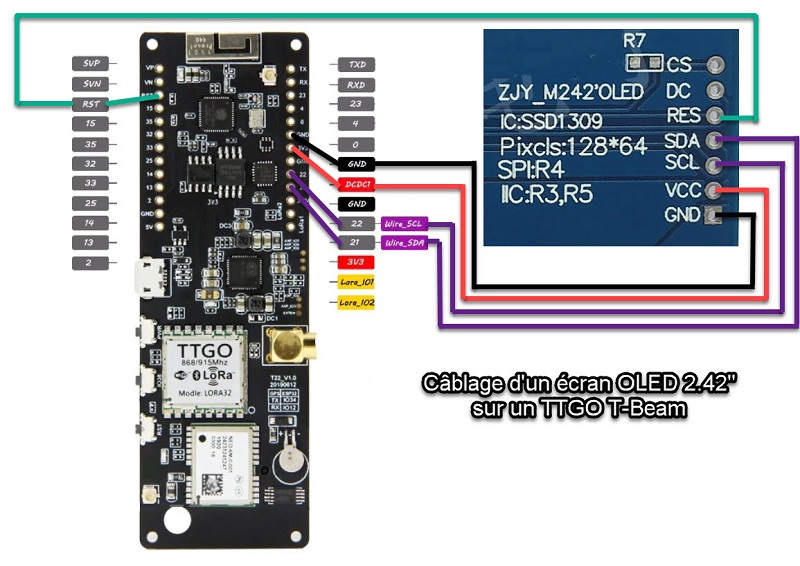

Câblage entre le TTGO et l’écran OLED 2.42 pouces
|
|
