Trafic APRS via ARISS

Cette présentation est sans prétention, comparée à l’excellent travail de AF6DS que vous pouvez télécharger sur le site :

http://www.fars.k6ya.org/docs/aprs_via_iss.pdf

Merci aux camarades qui m’ont aidé lors des premiers essais.

Afin de pouvoir communiquer avec la station internationale ISS, il faut
-  s’assurer que la station tourne autour de la planète Terre !

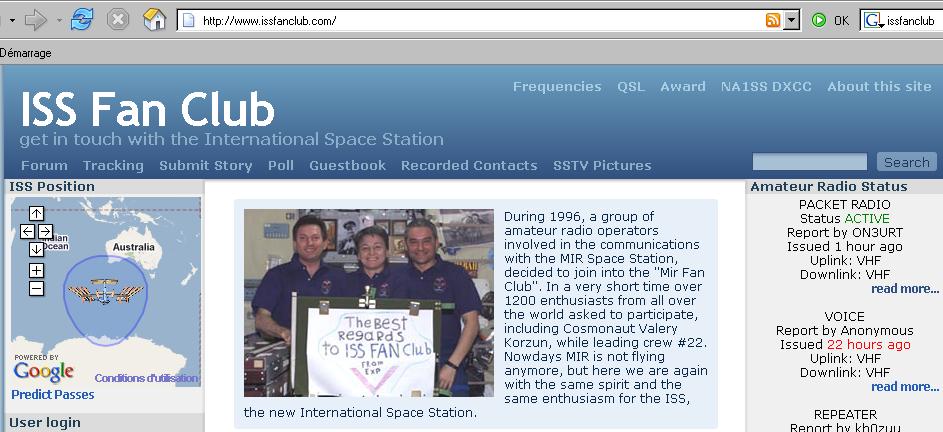

Un site bien utile :

http://www.issfanclub.com/

Aucune inscription n’est nécessaire.


Voir en haut à gauche la station ISS tourner…

- Vérifier que les équipements embarqués sont en service en haut à droite : STATUS PACKET RADIO.

- Etablir une prévision des passages de la station au-dessus de votre région.

- Aller dans le menu à gauche à la rubrique : Navigation / Tracking

Sous la carte, dans le champ :


Saisir votre localité et valider

Dans la bulle, valider « Click here to select this location »

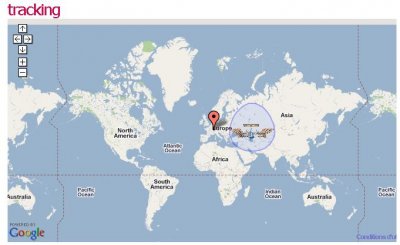

Une « punaise rouge » matérialise votre position sur la carte.
Un « bulle bleue » matérialise la zone de couverture où la station ISS peut vous entendre.


Sous la carte, un tableau vous donne les heures de passage en temps TU. Ajouter 1 (ou 2) heures pour avoir l’heure locale si vous êtes en hiver (ou en été)


Le lien hypertexte « Map » permettra de définir l’azimut où arrivera la station. C’est utile si vous utilisez une antenne directive.

Pour ma part, j’utilise une antenne bi-bande colinéaire, donc omnidirectionnelle.
Ce qui m’oblige à utiliser 50 W à l’émission.

-  Vérifier que votre matériel reçoit les trames relayées par ISS sur la fréquence 145.825 MHz.

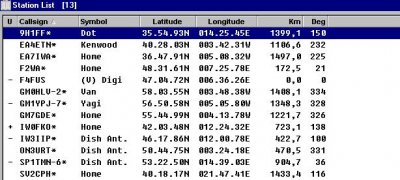

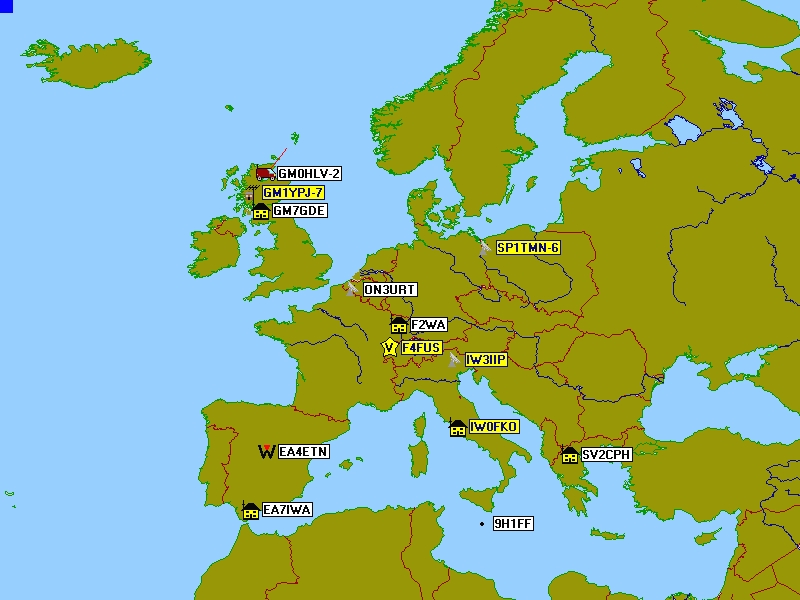

Les premiers essais montrent que l’on peut entendre des stations distantes de moins de 1500 km.


Plus concrètement.


Exemple 1 :

2010-08-09 08:27:48 10:27:48R 9H1FF>APRS,RS0ISS-4*  :
=3554.93N/01425.45E/Hello All de Fred

(Ile de MALTE)

Vous pouvez alors émettre sur la fréquence 145.825 MHz votre trame APRS « F4FUS,ARISS » :

Exemple 2 :

2010-08-09 06:49:11 08:49:10T F4FUS>APFD25,ARISS  :
=4704.72NV00636.26E#PHG27403/Signal du Tantillon 1160m UIV32N

ARISS vous renvoie la trame :

2010-08-09 06:49:14 08:49:13R F4FUS>APFD25,RS0ISS-4*  :
=4704.72NV00636.26E#PHG27403/Signal du Tantillon 1160m UIV32N

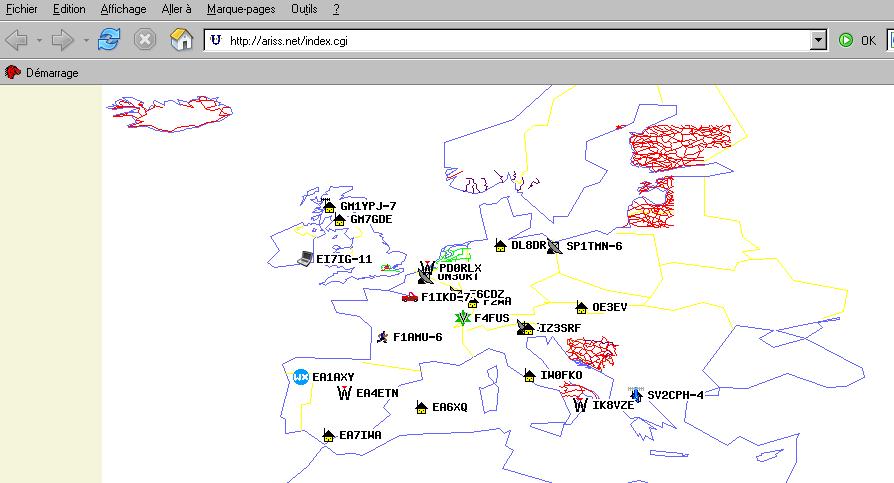

-  Vérifier que votre trame à bien été relayée par la station ISS sur le site :

http://ariss.net/index.cgi

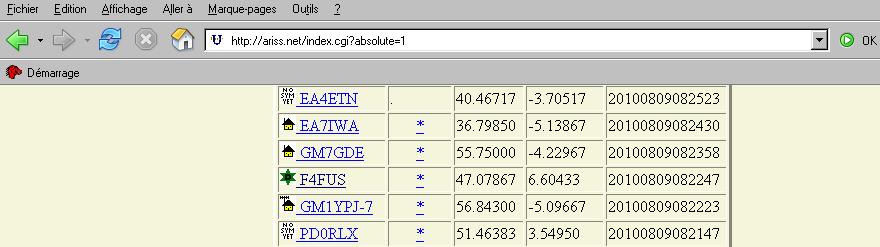

Et enfin, sur la même page, la confirmation « texte »


Reste à demander la QSL...

Vous pouvez retrouver ces informations au format "papier A4".
Voir ci-dessous le fichier "Trafic APRS via ARISS"

Bernard /F4FUS
