C’est un problème connu quand on bricole du vieux matériel, certains composants vieillissent mal mais ils ne sont pas les seuls. Les soudures aussi peuvent poser des problèmes.

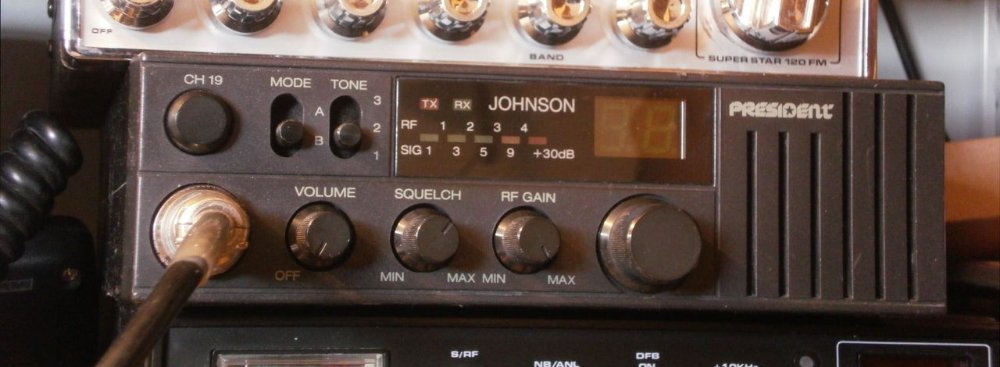

Je profite de l’été pour dépiler les réparations en souffrance et c’est au tour d’un Président Johnson, en très bon état esthétique et de seulement 26 ans.
Symptôme : lors de la commutation en TX, pas de puissance HF, panne intermittente au début puis devenue permanente.
Pour lever le doute, test des transistors du PA, ils sont OK.
L’intermittence de la panne au début laisse penser à un faux contact, alors passage en émission et je tapote sur les composants. Arrivé au niveau du PLL, voilà que la puissance HF revient.... hmmm ça ressemble de plus en plus à un mauvais contact.

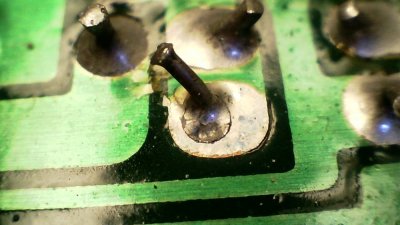

Inspection visuelle minutieuse et là c’est une vision d’horreur dans la lentille de la loupe :

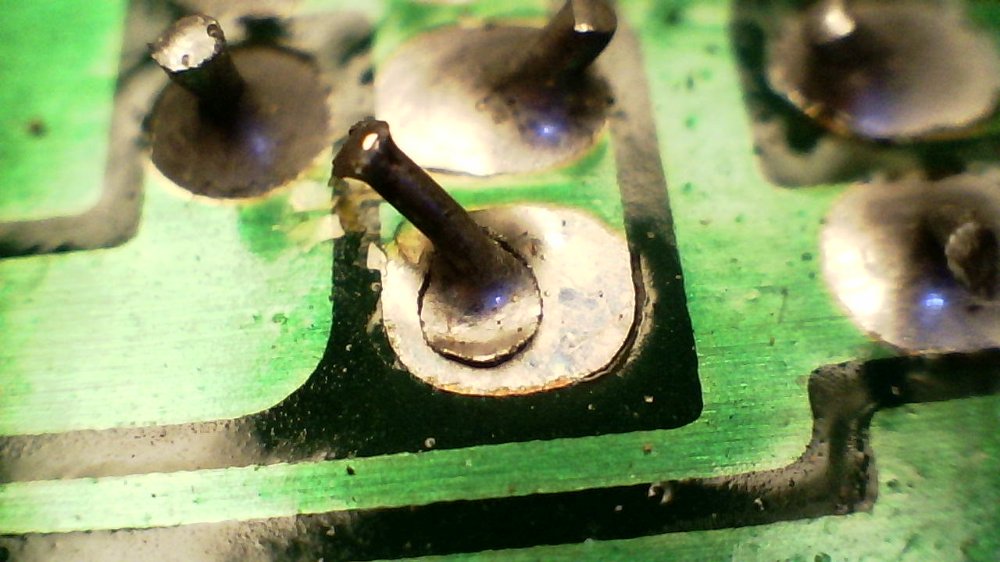

Là ça saute aux yeux.
|

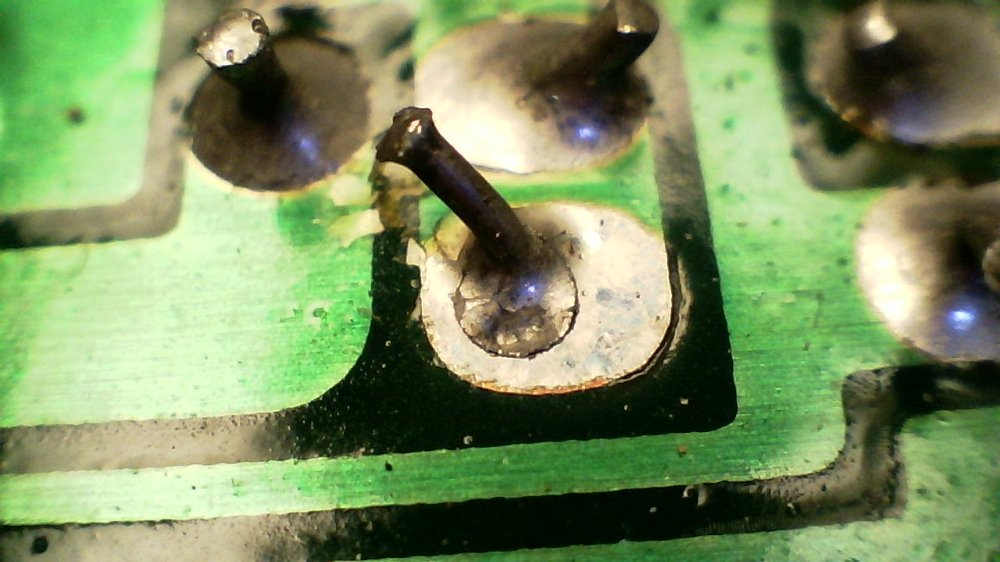

Pas besoin de forcer pour finir de la casser.
|
Je bouge la patte du composant pour voir s’il y a encore quelques chose qui le tient soudé mais non.
Je refais la soudure et je continue d’inspecter les alentours et je vois d’autre soudures qui ont une bonne tête de suspectes

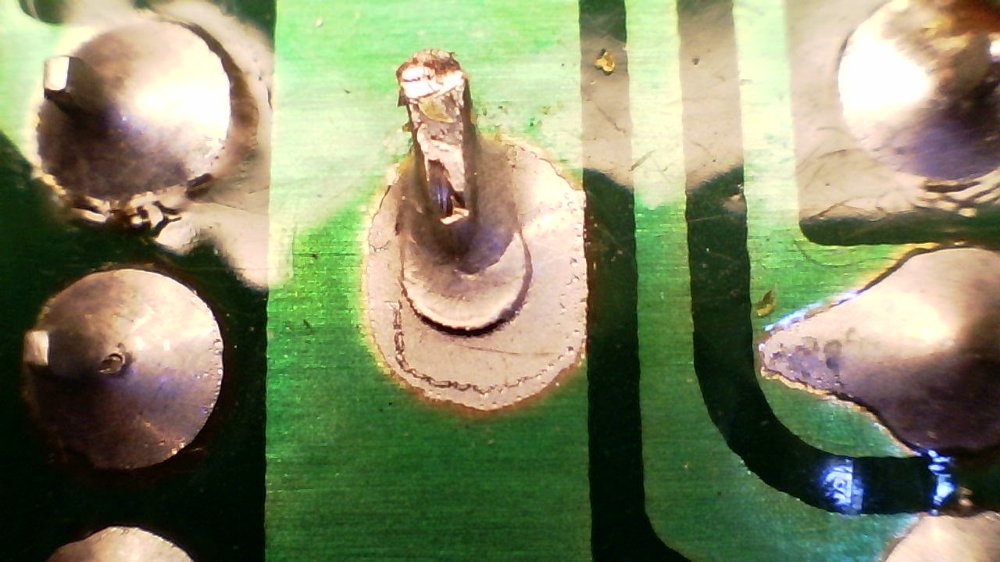

Petit anneau sombre, c’est louche.
|
Et ça loupe pas, ça craque facilement et la brasure se décolle même de la patte. Celle d’a côté n’a pas l’air meilleure.
|
Cette trace de cercle si caractéristique au milieu de la soudure est à surveiller de très très près car elle n’est pas toujours facile à voir, c’est pour ça que j’exerce une petite force sur les pattes, si c’est fragile, ça va craquer.

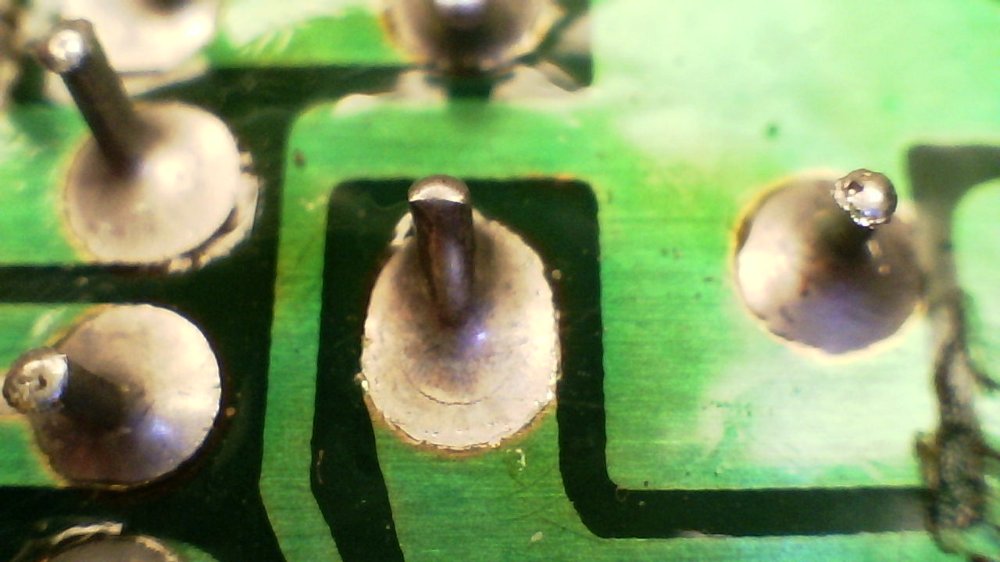

J’en est décelé plusieurs autres qui ne résistent pas à peine je titille la patte du composant.

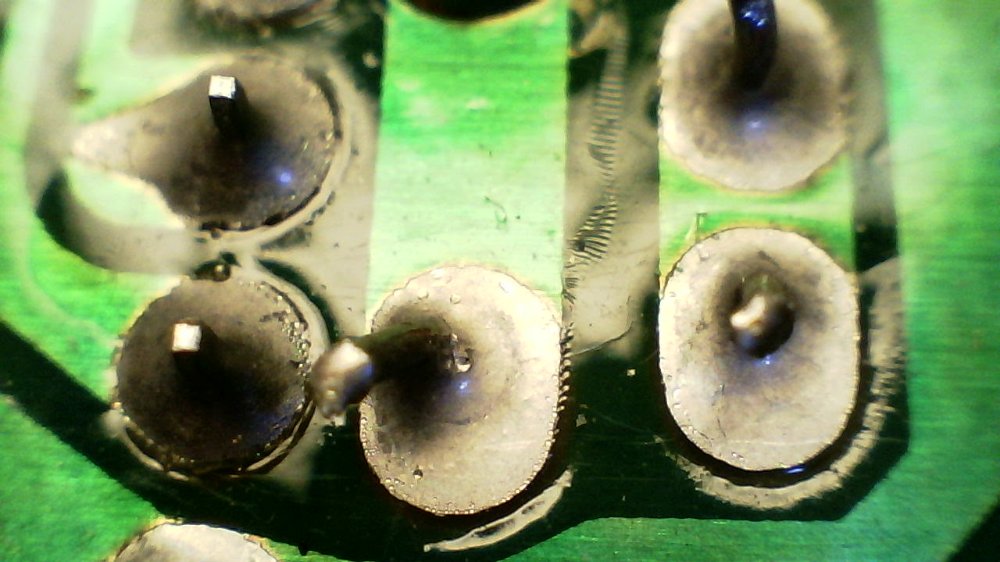

Encore une autre ...
|

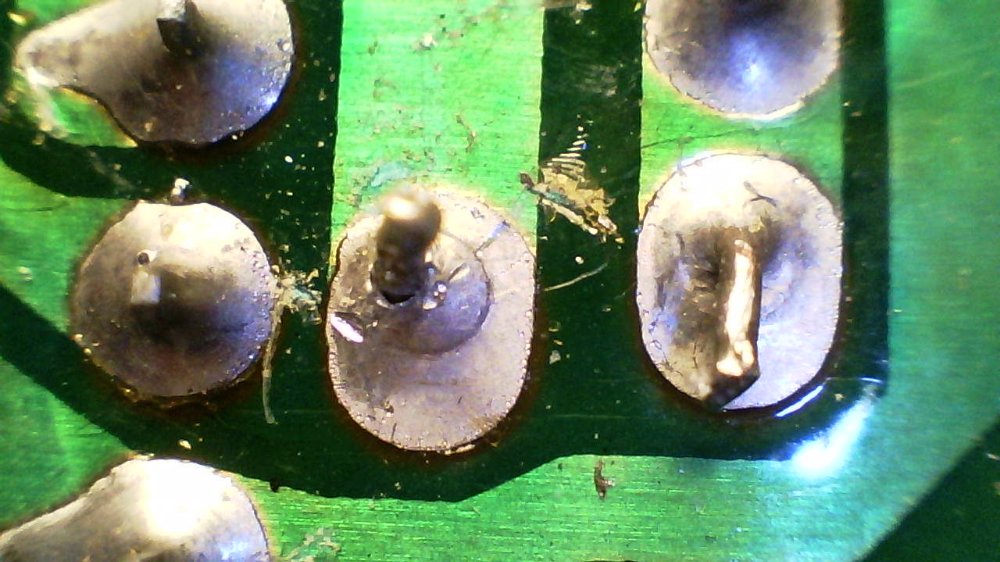

Là il faut plisser les yeux pour voir le problème.
|
Bon allez, pour de pas en laisser une foireuse c’est tournée générale. Je refonds toutes les soudures, deux heures de travail et on n’en parle plus.
Un rapide passage au banc, fréquence correcte, le poste fonctionne bien, ses condensateurs chimiques ne donnent pas encore de signes de fatigue. Juste un coup de nettoyant contact dans les potentiomètres et c’est terminé.
Alors qu’est-ce qui peut expliquer cette maladie ?
Personnellement je mets ça sur le dos des soudures de la fin des années 90 où le passage à la soudure sans plomb, dans ses débuts, n’a pas été bien maîtrisée. J’ai aussi le problème avec des consoles de jeux de la même période. Mais ça c’est juste mon hypothèse.
